SD34F-DDLNB在线盐度计技术参数

文档版本：V1.0

编制日期：2024年6月

文档摘要

本文档为在线盐度计产品技术说明书，系统阐述了该产品的技术规格、工作原理、功能特性、安装使用、维护保养及应用场景。

1. 技术参数：测量范围0~300‰，分辨率0.1‰，精度±2.0%（FS）。自动温度补偿0~100°C，温补NTC 10K，以25°C为基准。电源AC 220V或DC 24V/12V。输出4~20 mA（光电耦合器隔离），两组ON/OFF继电器接点（无源端口），RS-485通讯接口（MODBUS协议部分兼容）。防护等级IP65。工作温度0~60°C，相对湿度≤90%。开孔尺寸92×92mm，重量0.9Kg。

2. 工作原理：采用电极法测量溶液中的盐度值，通过高性能CPU芯片和SMT贴片技术完成盐度和温度的测量及温度补偿。

3. 功能特性：大屏幕点阵液晶显示、中文菜单操作；可进行盐度的测量、上下限控制；屏幕显示报警状态并能同时伴有开关ON/OFF信号输出；自动温度补偿功能（0~100°C）；RS-485通讯接口；4~20 mA电流输出对应的盐度值可任意设定；看门狗功能确保仪表不会死机；可恢复出厂设置，掉电保护＞10年。

4. 安装方式：面板嵌入式安装，开孔尺寸92×92mm。电极采用管路安装方式。

5. 试剂消耗：无（电极法测量，无需化学试剂）。

6. 维护保养：电极需定期校准和清洁。电极购买时间已近一年或电极失效时请注意更换。

7. 应用范围：可广泛应用于火电、化工化肥、冶金、环保、制药、生化、食品和自来水等溶液中盐度值的连续监测。

1. 产品概述

1.1 文档说明

本文档为在线盐度计产品技术说明书，旨在为产品的技术性能、安装使用及维护保养提供全面的技术参考。文档内容基于产品实际技术规格编制，适用于选型设计、系统集成及现场运维等环节的技术人员参考使用。

文档中涉及的技术参数和功能描述均以产品实际配置为准，选配功能已在文中标注说明。

1.2 产品简介

本产品是一款在线智能盐度计，采用高性能CPU芯片和SMT贴片技术完成盐度和温度的测量、温度补偿，精度高，重复性好。产品具备大屏幕点阵液晶显示、中文菜单操作、上下限控制、报警输出、4~20 mA模拟输出、RS-485通讯等功能。

产品可广泛应用于火电、化工化肥、冶金、环保、制药、生化、食品和自来水等溶液中盐度值的连续监测。

2. 技术参数

2.1 基本测量参数

2.2 电气与通信参数

2.3 工作环境条件

2.4 机械与安装参数

3. 系统组成与工作原理

3.1 系统组成

本产品由以下主要部件构成：

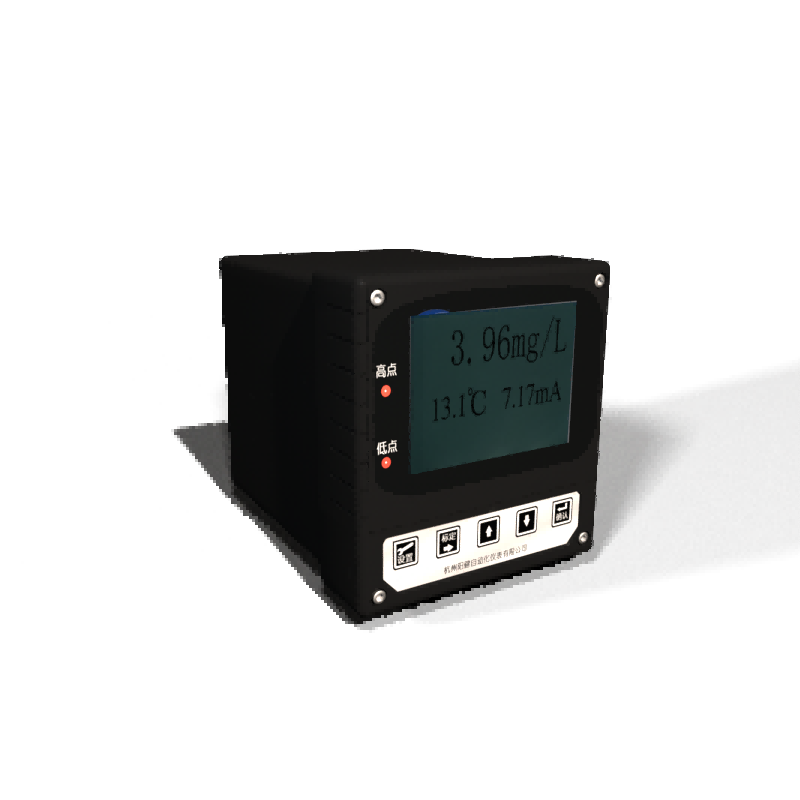

1. 仪表主机：包含高性能CPU、大屏幕点阵液晶显示屏、按键操作面板、信号处理电路、电源模块及输出接口。

2. 盐度电极：用于测量溶液中的盐度值。

3. 温度传感器：NTC 10K，用于自动温度补偿。

3.2 测量原理

本产品采用电极法测量溶液中的盐度值。

测量流程如下：

1. 盐度电极浸入被测溶液中，感应溶液的盐度信号。

2. 温度传感器同步测量溶液温度。

3. 高性能CPU对盐度信号进行采集和处理。

4. 根据温度补偿系数，对测量值进行自动温度补偿（以25°C为基准）。

5. 处理后的盐度值在液晶显示屏上显示。

6. 同时可通过4~20 mA模拟输出或RS-485通讯接口输出。

4. 功能特性

4.1 显示与操作功能

1. 大屏幕点阵液晶显示、中文菜单操作。

2. 盐度值为主显示，温度值及电流值为副显示。

3. 屏幕显示报警状态。

4.2 控制输出功能

1. 两组ON/OFF继电器接点（无源端口）。

2. 分为盐度、温度控制信号光电隔离输出。

3. 继电器滞后量任意设定，继电器负载10A 220VAC。

4. 屏幕显示报警状态并能同时伴有开关ON/OFF信号输出。

4.3 模拟输出功能

1. 光电耦合器隔离保护4~20 mA信号输出。

2. 负载＜750Ω。

3. 4~20 mA电流输出对应的盐度值可以任意设定。

4.4 通信功能

1. 具有RS-485通讯接口（MODBUS协议部分兼容）。

2. 如需要RS-232通讯，可选择RS-485转RS-232适配器。

4.5 自动温度补偿功能

1. 自动温度补偿范围：0~100°C。

2. 温补NTC 10K，以25°C为基准。

3. 温补系数可修正。

4.6 看门狗与掉电保护

1. 看门狗功能：确保仪表不会死机。

2. 可恢复出厂设置。

3. 掉电保护＞10年。

5. 安装指南

5.1 主机安装

1. 在仪表柜或安装面板上开出一个92×92mm的矩形切口。

2. 将仪表插入仪表柜，并紧固锁紧条。

5.2 电极安装

1. 电极应安装在管路中位置较低、流速稳定且不易产生气泡处。

2. 电极水平安装或垂直装都应深入到活动水体。

3. 测量信号属微弱电信号，其采集电缆应独立走线，禁止和动力线、控制线连接在同一组电缆接头或端子板中，以免干扰或击穿测量单元。

4. 测量电缆需加长时，请与厂家联系或供货前约定。

5.3 电气接线

1. P1（1）：盐度测量[电极]-黑色线。

2. P2（2）：温度补偿[温度]-红色线。

3. P2（3）：温度补偿[温度]-绿色线。

4. P1（4）：盐度测量[电极]-白色线。

5. P1（6）：RS-485 A。

6. P1（7）：RS-485 B。

7. +：4~20 mA+。

8. -：4~20 mA-。

9. POWER：220V（L）或DC 24V+或DC 12V+。

10. POWER：220V（N）或0V。

6. 操作说明

6.1 按键功能

1. MENU：循环模式键。

2. DOWN：数值减少键。

3. UP：数值增加键。

4. ENTER：确认键。

5. ESC：退出键。

6.2 主菜单

盐度值为主显示，温度值及电流值为副显示。

6.3 盐度校准

1. 零点校准：仪表接上电极并确保电极表面干燥，然后放在空气中，校准零点。

2. 斜率校准：使用标准溶液进行斜率校准。

6.4 报警设置

可设置盐度和温度的上下限报警值，以及继电器滞后量。

6.5 电流输出设置

4~20 mA电流输出对应的盐度值可以任意设定。

7. 维护与保养

7.1 电极维护

1. 定期清洁电极表面，防止污物附着影响测量精度。

2. 电极应定期进行校准，确保测量精度。

7.2 电极更换

若您的电极购买时间已近一年或电极失效，请注意更换。

7.3 维护周期建议

8. 应用范围

本产品适用于以下领域的盐度值在线监测场景：

1. 火电行业：锅炉用水、循环冷却水的盐度监测。

2. 化工化肥行业：化工工艺过程中盐度值的监测。

3. 冶金行业：工业用水的盐度监测。

4. 环保行业：废水处理过程中的盐度监测。

5. 制药行业：制药用水的盐度监测。

6. 生化行业：生化工艺过程中的盐度监测。

7. 食品行业：食品加工用水的盐度监测。

8. 自来水行业：饮用水及原水的盐度监测。

9. 注意事项

1. 使用时请遵守本说明书之操作规程及注意事项。

2. 在使用过程中若发现仪器工作异常或损坏请联系经销商，切勿自行修理。

3. 为使测量更准确，仪器须经常配合电极进行标定。

4. 若您的电极购买时间已近一年或电极失效，请注意更换。

5. 执行标定工作之前请将仪器通电预热三十分钟。

6. 电极应安装在管路中位置较低、流速稳定且不易产生气泡处。

7. 测量信号属微弱电信号，其采集电缆应独立走线，禁止和动力线、控制线连接在同一组电缆接头或端子板中。

8. 本产品应在技术规格规定的环境条件下使用，超出规定范围的使用可能导致测量精度下降或设备损坏。

10. 常见问题处理

本文档所含技术信息仅供参考，如有变更，以实际产品为准。
